上海华谨建材是专业的灌浆料厂家,提供cgm灌浆料和高强无收缩灌浆料等产品

灌浆料

上海华谨工程技术有限公司
专注新型建材销售,目标500强

《水泥基灌浆材料应用技术规范》(GB/T 50488-2008)

作者:上海华谨建材 发布日期:2023-02-02 10:50:00

一、建筑工程的后张预应力混凝土结构孔道灌浆用水泥净浆(不含骨料)的检测规定,优先执行强制性标准《混凝土结构工程施工质量验收规范》(GB 50204-2015)中6.5节的规定。

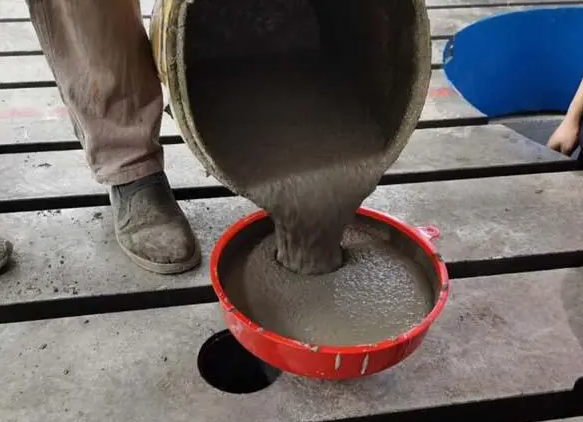

微信截图_20230203105054

  (一)材料检测

  1、3h自由泌水率宜为0%,且不应大于1%,泌水应在24h内全部被水泥浆吸收;

  2、水泥浆中氯离子含量不应超过水泥重量的0.06%;

  3、当采用普通灌浆工艺时,24h自由膨胀率不应大于6%;当采用真空灌浆工艺时,24h自由膨胀率不应大于3%。

  检测频次:同一配合比检查一次。

  (二)施工过程检测  试件抗压强度检验应符合下列规定:

  1、组批原则:每工作班留置一组试件;

  2、试件尺寸及每组试件数量:70.7mm的立方体试件,6个;

  3、试件养护方式和龄期:标准养护28d;

  4、强度计算:试件抗压强度应取6个试件的平均值;当一组试件中抗压强度较大值或较小值与平均值相差超过20%时,应取中间4个试件强度的平均值。

  5、结果评定:现场留置的灌浆用水泥浆试件的抗压强度不应低于30MPa。

  二、含或不含粗骨料的水泥基灌浆材料的检测规定,可以执行推荐标准《水泥基灌浆材料应用技术规范》(GB/T 50488-2008)。

  1、原材料的进场检测

  每200t为一个取样单位,不足200t也按一批论。

  (1)常温季节和常规的施工环境,检测参数为:流动度、竖向膨胀率、抗压强度、钢筋锈蚀和泌水率;

  (2)冬季施工期间,在(1)基础上,增加规定负温(-5℃、-10℃)下的抗压强度比(R7、R-7 28和R-7 56);

  (3)用于高温环境的,在(1)基础上,增加抗压强度比和热震性。

  2、施工过程的检测

  (1)试块留置

  灌浆施工时,每50t作为一个检验批,不足50t也按一批论。每一检验批均应留置抗压强度试件,其中

  ①标准养护条件下的试件不少于3组,分别检验1d、3d和28d强度;

  ②同条件养护试件的数量根据实际需要确定;

  ③冬季施工尚应增加抗冻临界强度试件,抗冻临界强度为5.0MPa。

  (2)试块规格

  ① 水泥基灌浆材料的较大集料粒径≤4.75mm时,采用水泥胶砂试模(40×40×160mm3)成型试体。每组试块成型三条试体。一般情况下,标准养护试件只留置28d龄期的;

  ② 水泥基灌浆材料的较大集料粒径为>4.75mm且≤16mm时, 采用混凝土试模(100×100×100mm3)成型,每组试块成型三个试块。一般情况下,标准养护试件只留置28d龄期的。

  (3)试块成型方法

  灌浆料直接注入试模直至与试模上边缘平齐。使用水泥胶砂试模成型试体时无需振动;采用混凝土试模成型试体时,适当手工振动。

  (4)试块强度折算

  ① 使用水泥胶砂试模成型的试体试压时,强度不需折算;

  ② 采用混凝土试模成型的试块试压时,按下表规定的折算系数折算。


Copyright © 2015-2018 上海华谨工程技术有限公司 版权所有

备案号:沪ICP备19024334号-3

电话:15021136409

技术支持:上海华谨
