夏季温度高，灌浆料施工有什么需要注意的事项？

　　现在已经算是进入夏天了，也就意味着以后高温天气就来了。我们都知道灌浆料在冬季低温下施工需要按照冬季标准施工，那在夏季高温下施工有什么标准吗？



　　灌浆料在夏季施工中受高温、大风和干燥等客观环境的影响使其坍落度损失增大，凝结速度加快，水分蒸发迅速导致产生塑性收缩裂缝和干缩裂缝、新老二次接茬不良，运输与泵送困难等一些列问题，严重影响施工质量。





　　为了避免这一系列客观问题所带来的影响，在高温季节灌浆料施工中以下几点施工措施：



　　一、控制输送时间



　　在运输问题上应尽量缩短外部运输时间，控制好运输距离。在灌浆料到达工地后应立即把料卸下并进行混合搅拌浇筑，避免停留时间过长引起受潮结块造成较大的坍落度或流动度的损失。内部输送采用泵送时，输送管道应覆盖湿布。



　　二、浇筑施工



　　在浇筑时，模板、钢筋、二次灌浆料基层要洒水湿润、降温，同时还要合理地分段分层，使新老浇注间隔时间缩短。灌浆施工应避免在阳光直射下进行，风大时要设风障挡风。在可能的情况下，二次灌浆料应尽量安排在早晚和夜间进行浇筑。浇筑过程尽量迅速紧凑。

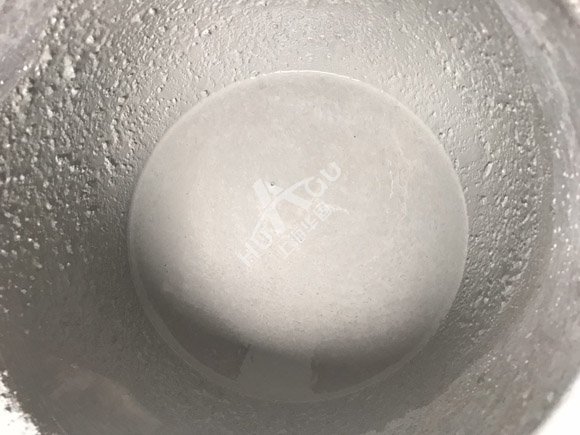

　　三、材料搅拌



　　1、一般通用加固型按14-15%的标准加水搅拌,豆石加固型按10-11%的标准加水搅拌。



　　2、推荐采用机械搅拌方式，搅拌时间一般为1-2min(严禁用手电钻式搅拌器)，可采用用人工搅拌时，应先加入2/3的用水量拌和2min，其后加入剩余水量搅拌至均匀。



　　3、每次搅拌量应视使用量多少而定，以保证30min以内将料用完。



　　4、现场使用时，严禁在灌浆料中掺入任何外加剂、外掺料。



　　夏季施工最显著的特点是环境温度高、相对湿度较小，这些对于新拌以及硬化后的灌浆料除有利的一面外也产生许多不利的影响。高温天气对灌浆料性能影响主要体现在流动度、凝结时间、强度方面。



　　对于灌浆料流动度：温度过高，灌浆料施工时，搅拌好的灌浆料水分蒸发快，相对于常温状态下，流动度损失变大。



　　对于灌浆料的凝结时间：温度高，其水化反应速度加快，而且灌浆料浆体中水分损失变大，凝结时间会缩短。



　　对于灌浆料强度：温度过高，会导致施工过程中灌浆料浆体内水分蒸发快，反应不充分，强度达标准。



　　所以温度对灌浆施工有着很大的影响，高强无收缩灌浆料适宜施工的温度在5℃到35℃之间，超出35℃时不宜施工，夜间施工、加强养护是解决灌浆料夏季施工的主要方法。





　　夏季气温高，干燥风大！很容易引高强无收缩灌浆料灌浆施工后，强度还未上升，就已经风干了，为了预防这种危害，夏季施工后，要及时做好防风、防干燥，利用草毡子或者麻袋覆盖，进行必要的洒水养护。



　　一、施工前的充分准备



　　灌浆料浇筑前，检查地基、模板及其支架，钢筋及其保护层厚度，预埋件等的位置、尺寸，确认无误。模板和钢筋不得沾有碎屑、污物，模板不能有缝，与灌浆料接触的模板要涂润滑剂或衬垫薄膜材料。对与灌浆料接触到的地基、模板，施工前应洒水湿润，降低表面温度，但应防止模板蓄水。灌浆料的浇筑尽可能安排在夜间施工。



　　二、控制输送时间



　　在运输问题上应尽量缩短外部运输时间，控制好运输距离。在灌浆料后和浇筑地点应控制在300米以内，避免停留时间过长引起较大的坍落度损失。内部输送采用泵送时，输送管道应覆盖湿布。



　　三、合理振捣



　　1.当灌浆料浇筑温度升高时，为了便于施工，一般坍落度都要求较大，导致灌浆料收缩量增大、强度大幅度降低。如用增加水泥用量的方法来补充用水量的要求，凝结时及早期水化热对灌浆料影响更大，收缩过快导致的裂缝多。因此，应在满足施工要求的前提下，尽可能降低坍落度。在浇筑灌浆料时，如遇高温、太阳暴晒、大风天气，浇筑时应立即用塑料膜覆盖，避免发生混凝土表面硬结。如出现硬结，可进行二次振捣。必要时应采取遮阳、挡风措施。夏季遇暴雨时，应用薄膜对已浇筑灌浆料进行覆盖。



　　四、合理抹压



　　灌浆料经振捣后表面是不平的，所以要进行抹压找平，但是第一次抹压找平后，灌浆料拌合物在自身重力的作用下还要自然下沉，直至初凝。到灌浆料初凝时，表面又会出现凹凸不平的情况，甚至出现塑性收缩变形裂缝。灌浆料表面的不密实和塑性收缩变形裂缝的出现，加速了灌浆料表面的失水速度，使裂缝加剧，特别是在大风和高温的天气环境下，此种情况极易出现，因此需在灌浆料终凝前进行第二次或第三次的抹压，消除已出现的塑性收缩变形裂缝。表面处理时严禁浇水，如确实需要可用喷雾器限量喷洒。



　　五、保湿养护



　　在大风、高温和干燥的天气下，大流动性灌浆料的表面水分极易蒸发，失水过快易产生表面裂缝，如养护不及时不但降低强度，有些缝向深度发展直至贯穿。所以保湿养护是防止灌浆料产生塑性收缩变形裂缝的根本措施，能使灌浆料抗拉强度及早生成，来抵抗随后将产生的拉应力，较好地防止灌浆料裂缝的产生。



　　在表面处理作业完成后及时进行养护，做到随抹随盖，当灌浆料表面没有浮水，能经住手指轻压，就可以开始覆盖并洒水保湿养护，终凝后即浇水养护，夜间也不间断连续进行。在炎热、干燥伴有大风的夏季，必须保证灌浆料表面处于充分的湿润，并不得少于7天，掺抗渗防裂剂的灌浆料保湿养护不得少于14天。

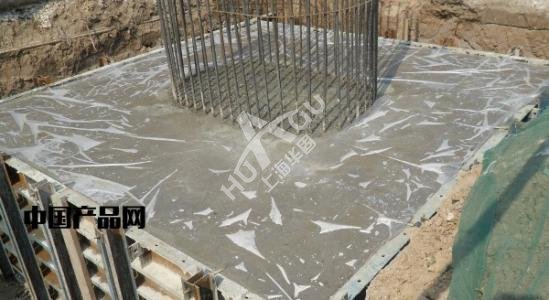

　　平板构件灌浆料浇筑收浆和抹压后，用塑料薄膜覆盖，防止表面水分蒸发，灌浆料硬化至可上人时，揭去塑料薄膜，铺上麻袋或草帘，用水浇透，有条件时尽量蓄水养护。截面较大的柱子，宜用湿麻袋围裹喷水养护，或用塑料薄膜围裹自生养护。



　　墙体灌浆料浇筑完毕，灌浆料达到一定强度(1—3天)后，必要时应及时松动两侧模板，离缝约3—5mm，在墙体顶部架设淋水管，喷淋养护，拆除模板后应在墙两侧覆挂麻袋或草帘等覆盖物，避免阳光直照墙面，地下室外墙宜尽早回填土。
